軟硬結合板特點

　　1、可彎曲和立體安裝,有效利用安裝空間,減少成品體積。

　　2、體積小、重量輕,使產品實現短、小、輕、薄。

　　3、可靠性高,剛撓相結合可以替代接插件,保證在振動、沖擊、潮濕等惡劣環境下的高可靠性。

　　4、縮短安裝時間,降低安裝成本,便于操作。

　　5、制作難大,一次性成本高,裝拆損壞后無法修復。

　　6、具有剛性板強度,起到可支撐作用。

　　軟硬結合板的優點

　　1、可以有效節省電路板上的空間并省去使用連接器或是HotBar的制程

　　因為軟硬板已經結合在一起了，所以原本需要使用連接器或是HotBar制程的空間就可以省掉了，這對一些有高密度需求的板子來說，少掉一個連接器的空間就像撿到一塊寶一樣。

　　這樣子連帶的也就省掉了使用連接器的零件費用或是HotBar制程的費用。另外，兩片板子之間的空間也會因為省去了連接器而變得可以更緊密。

　　2、訊號傳遞的距離縮短、速度增加，可以有效改善可靠度傳統透過連接器的訊號傳遞為"電路板→連接器→軟板→連接器→電路板"，而軟硬復合板的訊號傳遞則降為"電路板→軟板→電路板"，訊號傳遞的距離變短了，在不同介質間訊號傳遞衰減的問題也減小了。

　　一般電路板上面的線路是銅材質，而連接器的接觸端子則是鍍金，焊錫接腳處則是鍍?nèi)a，而且需使用錫膏焊接在電路板上，訊號在不同的介質間傳遞難免會有些衰減，如果改用軟硬復合板，這些介質就會變得比較少，訊號傳遞的能力也可以得到相對的提升，對一些訊號準確度需求較高的產品，有助提高其可靠度。

　　3、簡化產品組裝、節省組裝工時

　　采用軟硬復合板可以減少SMT打件的工時，因為少掉了連接器(connector)的數目。也減少了整機組裝的工時，因為省去將軟板插入連接器的組裝動作，或是省去了HotBar的制程工序。還減少了零件管理及庫存的費用，因為BOM表減少，所以管理就變少了。

　　產品用料細節

　　硬板部份基材采用Tg170高耐熱材料，基板的Tg提高了，印制板的耐熱性、耐潮濕性、耐化學性、耐穩定性等特征都會提高和改善。Tg值越高，板材的耐溫度性能越好 ，尤其在無鉛制程中，高Tg得到廣泛的應用，提高板子的性能，從源頭控制好品質。

　　軟板部份采用彎曲性比較好的壓延銅箔，壓延銅是通過擠壓的方法得到銅箔，它的特點是：耐彎折度好，主要用于折彎次數比較多的產品，達到最好的折彎效果。

　　表面處理采用昂貴的沉金工藝，沉金工藝的好處是在印制線路時表面上沉積顏色很穩定，光亮度很好，鍍層很平整，可焊性非常好。沉金一般金的厚度為1-3 Uinch，所以沉金這種表面處理方式做出來的金厚一般較厚，所以沉金這種表面處理方式普遍應用于按鍵板，金手指板等線路板，因為金的導電性強，抗氧化性好，使用壽命長，以保證焊盤的可焊性。

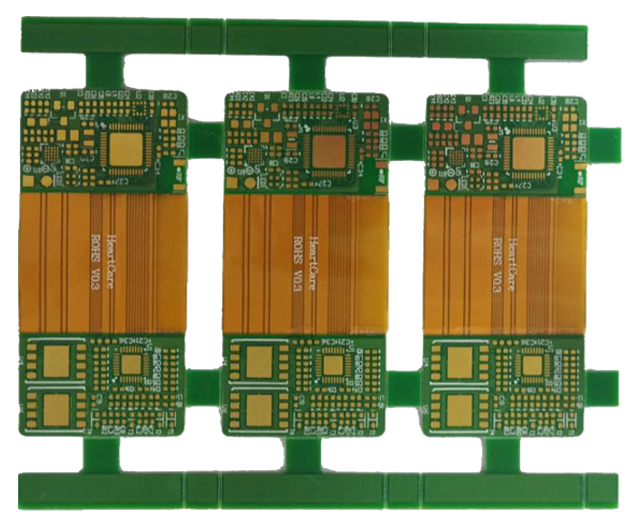

　　以上就是小編整理的關于四層軟硬結合板的一些詳細參數和產品細節，希望對大家在選擇產品的時候有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
