純粹的剛性板或者柔性板壓制已經非常成熟，但是軟硬結合板的一個難點，便是結合板結合部位的壓制，目前還是各PCB廠家需要注意要點，下面小編來詳細的說一說。

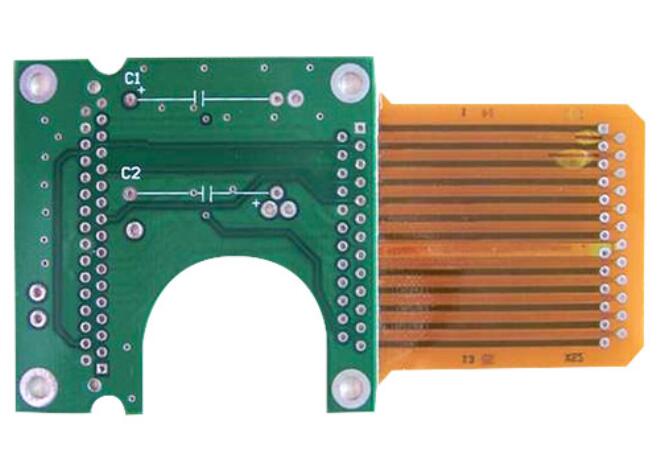

　　軟硬結合板壓合知識介紹

　　1、不論是基材壓合還是單純的半固化片壓合，都要注意玻璃布的經緯方向要一致，壓合過程中注意消除熱應力，減少翹曲。

　　2、硬板應有一定的厚度，因為撓性部分很薄且無玻璃布，受環境及熱沖擊的影響后，它的變化與剛性部分是有差別的，若剛性部分沒有一定的厚度或硬度，這種差別就會表現得很明顯，使用過程中就會產生較嚴重的翹曲變形，影響焊接及使用。

　　若剛性部分具有一定的厚度或硬度，這種差別就可能會顯得微不足道，整體的平整度不會同撓性部分的變化而產生變化，可保證焊接及使用，若剛性部分太厚則顯得厚重不經濟，實驗證明0.8~ 1. 0mm厚度較為適宜。

　　3、對于撓性窗口的處理，通常有先銑切和后銑切的方式來加工，但需根據軟硬結合板本身的結構及板厚來進行靈活處理，如果是先銑切撓性窗口應保證銑切的精確，既不能小了影響焊接也不能大了影響撓曲，可由工程制作好銑切數據，將撓性窗口預先銑切好。

　　如果采用先不銑切撓性窗口，等完成所有前工序最后成型再使用激光切割的方式取下?lián)闲源翱诘膹U料，應注意激光所能切割FR4的深度，壓制參數可參考撓性基材及剛性板壓制參數進行適當?shù)木C合優化。

　　以上就是小編整理的關于軟硬結合板加工壓合工序時硬板部份需注意的三個方面，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
